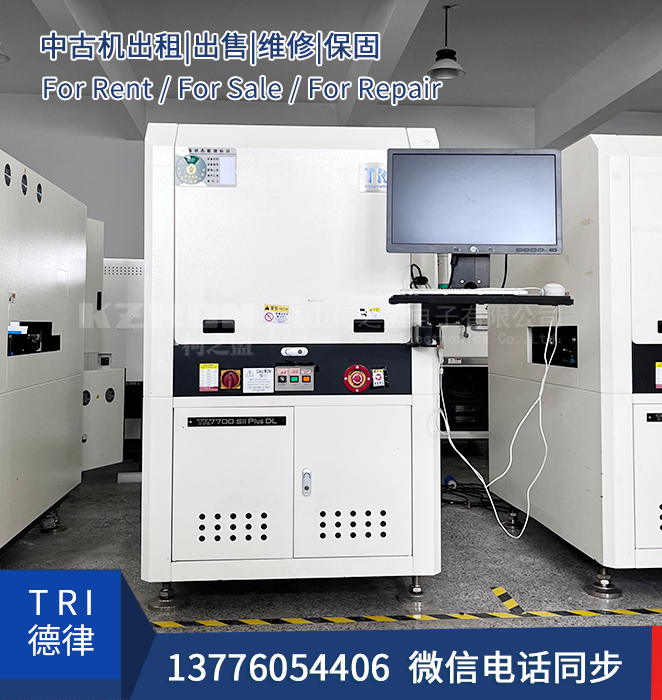

德律 TR7700 SII Plus DL 双轨AOI 自动光学检测机 现货 出租出售
本公司销售的德律设备均为二手设备，成色好，性能稳定。服务工程人员均在原厂有5年以上工作经验，出货前，我们会整体检测，demo1-2个工作日再发货。
出租设备，服务保养，升级保固，均为我司工程人员处理；
出售设备整机保固3个月，部分重要部件保固1年，若出保，我司配件备货充足，可提供紧急维修。
买机/租机热线：13382150663（手机/微信号）徐先生
特性：
• 具弹性的高速动态或走停式取像AOI
• 智能化简易编程介面
• 智能自动输送带可快速切换不同产品
• 具备多件与异物检测功能
• 6 µm或10 µm或15µm光学分辨率
规格参数
| 光学系统 |
|
| 成像方法 | 动态成像或选择配置上的走走停停 |
| 顶部相机 | 4 或 9 或 12 Mpix 高速彩色相机（出厂设置） |
| 角度相机 | N/A |
| 成像分辨率 | 6 µm、10 µm、15 µm（出厂设置） |
| 照明 | 多相RGB+W LED |
| 3D 技术 | 不适用 |
| 最大3D 范围 | 不适用 |
| 检验性能 |
|
| 成像速度 | 4 Mpix@ 10 µm 动态成像：60 cm²/sec |
| 4 Mpix@ 15 µm 动态成像：120 cm²/sec | |
| 9 Mpix@ 10 µm 动态成像：72 cm²/sec | |
| 12 Mpix@ 6 µm 动态成像：40 cm²/sec | |
| 4 Mpix@ 10 µm 走走停停：4.5 FOV/秒 | |
| 4 Mpix@ 15 µm 走走停停：4.5 FOV/秒 | |

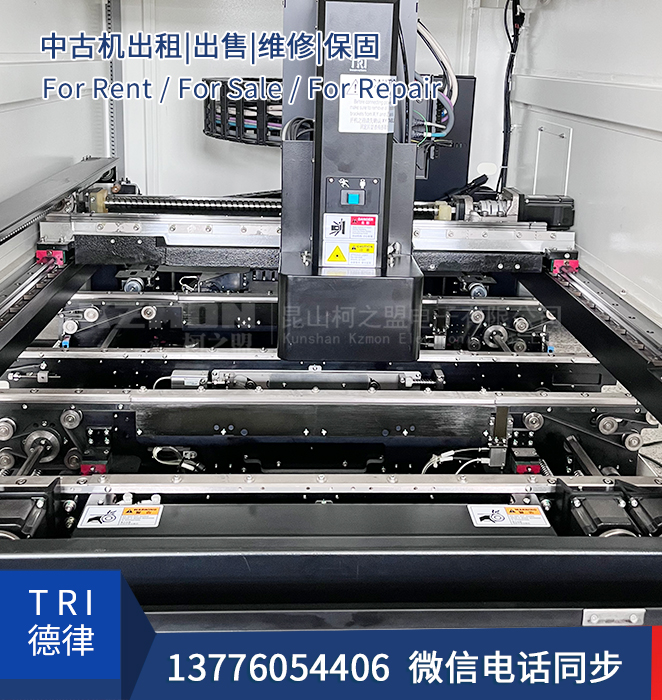

| 运动表和控制 |
|
| X轴控制 | 滚珠丝杆+交流伺服控制器 |
| Y轴控制 | 滚珠丝杆+交流伺服控制器 |
| Z 轴控制 | N/A |
| X-Y 轴分辨率 | 1 µm |
| 可测尺寸 |
|
| 最大 PCB 尺寸 | TR7700 SII Plus@ 10 µm、15 µm：510 x 460 mm |
| TR7700 SII Plus@ 6 µm：400 x 400 mm | |
| TR7700 SII Plus DL@ 10 µm、15 µm：510 x 310 mm x 2 道、510 x 590 mm x 1 道 | |
| TR7700 SII Plus DL@ 6 µm：400 x 310 mm x 2 通道，400 x 400 mm x 1 通道 | |
| PCB 厚度 | 0.6-5 毫米 |
| 最大 PCB 重量 | 3 kg |
| 顶部间隙 | 10 µm、15 µm：25 mm [48 mm 可选◎※] |
| 6 微米：25 毫米 | |
|
|
|
| ◎吹气模块不适用于此选项 | |
| ※此选项仅适用于4 Mpix 相机 | |
| 底部间隙 | 10 µm、15 µm：40 mm [100 mm 可选] |
|
|
6 微米：40 毫米 |
| 边缘间隙 | 3 mm [5 mm 可选] |
| 输送机 | 内联 |
| 高度：880 – 920 毫米 | |
|
|
|
| * SMEMA 兼容 | |
| 检查功能 |
|
| 组件 | 缺失 |
| 立碑 | |
| 广告牌 | |
| 极性 | |
| 回转 | |
| 转移 | |
| 错误标记 (OCV) | |
| 有缺陷的 | |
| 上下翻转 | |
| 额外组件 | |
| 异物 | |
| 焊锡 | 过量焊锡 |
| 焊料不足 | |
| 桥接 | |
| 通孔引脚 | |
| 提升的铅 | |
| 金手指 | |
| 划痕/污染 | |
| 外观 |
|
| WxDxH | TR7700 SII Plus：1000 x 1400 x 1650 毫米 |
| TR7700 SII Plus DL：1000 x 1500 x 1650 毫米 | |
|
|
|
| 注：不包括信号塔，信号塔高度520mm | |
| TR7700 SII Plus：600 公斤 | |
| TR7700 SII Plus DL：650 公斤 |
