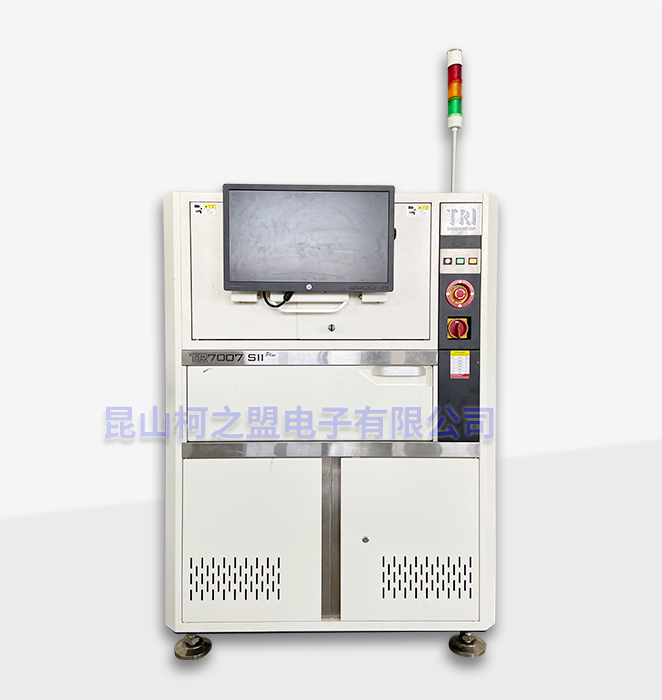

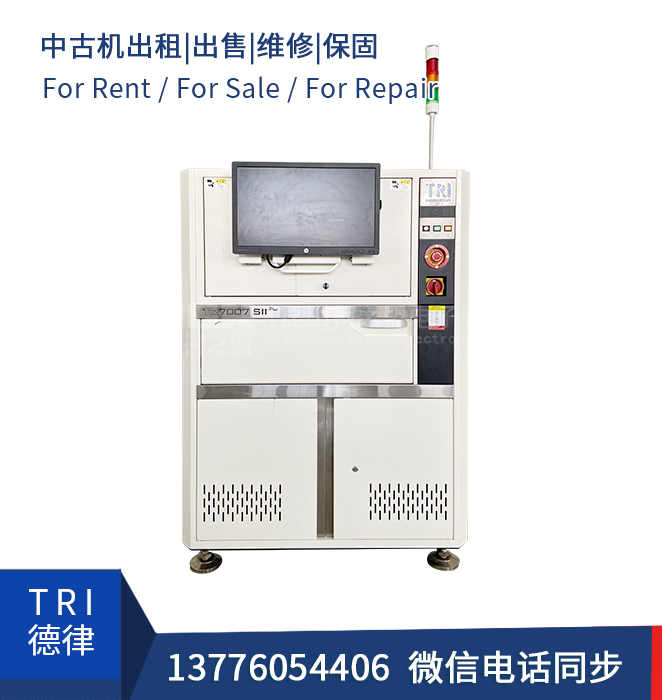

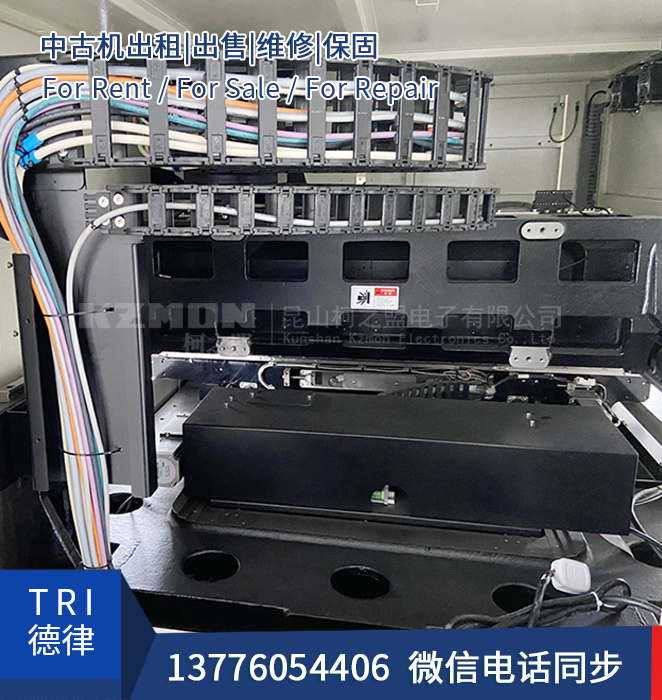

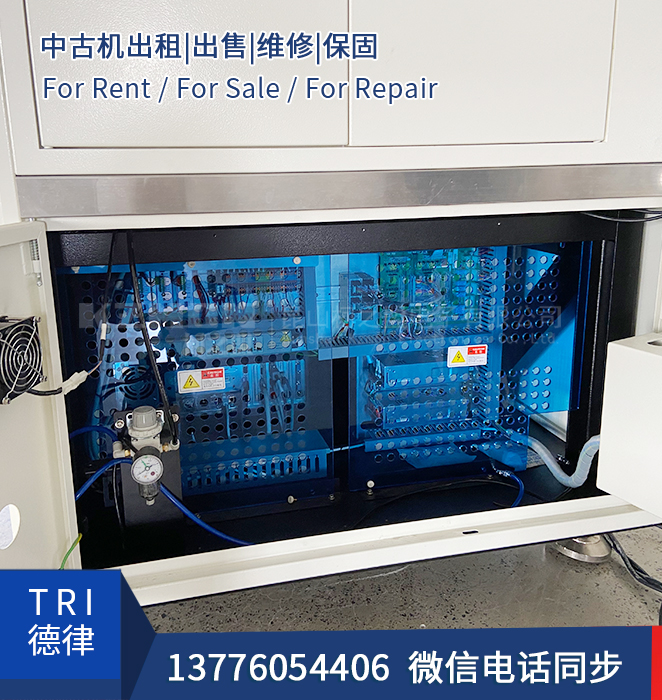

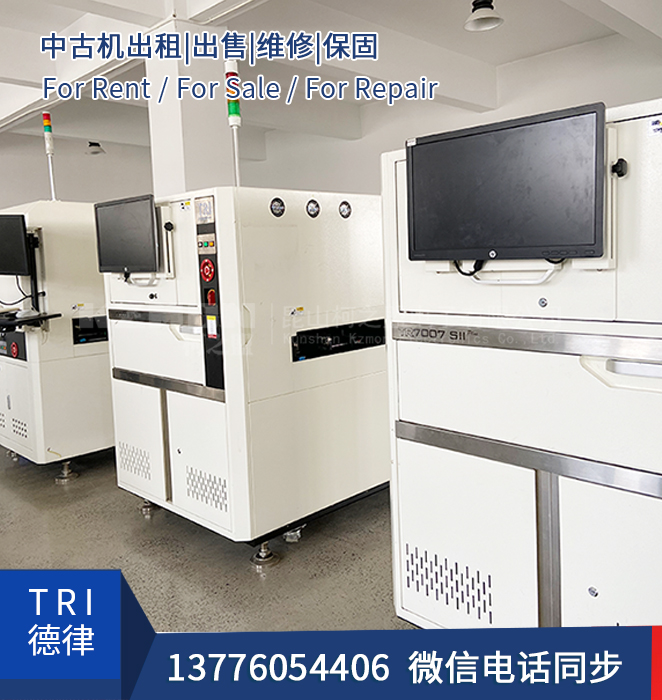

德律 TR7007 SII Plus

年份:2017
类别:TR7007系列
品牌:德律
型号:TR7007 SII Plus
区域:昆山
保固:整机保固3个月,重要部件保固1年。
TR7007 SII Plus是产业快速的锡膏印刷检测机,检测速度高达200 cm2/sec。精度高的在线型无阴影的锡膏印刷检测解决方案提供全3D检测,分辨率包含15 µm or 10 µm并具备精度高的线型马达平台。此系统的特点包括closed loop function、强化的2D成像技术、自动板弯补偿功能与条纹光扫描技术。TRI快速且直觉化的操作介面提供简易编程、容易操作的优点,为您的生产线带来大的价值。
产品介绍

本公司销售的德律设备均为二手设备,成色好,性能稳定。服务工程人员均在原厂有5年以上工作经验,出货前,我们会整体检测,demo1-2个工作日再发货。

出租设备,服务保养,升级保固,均为我司工程人员处理;

出售设备整机保固3个月,部分重要部件保固1年,若出保,我司配件备货充足,可提供紧急维修。


特性:

• 业界快速的锡膏印刷检测机

• 无阴影条纹光检测技术

• 光学分辨率提供10 µm 及 15 µm 两种选择

• 线性马达设计可提供无震动准确检测

• 优良的SPC功能提供生产质量监测与评估


光学系统
成像方法 动态成像
相机 4 Mpix
成像分辨率 10 µm 或 15 µm(出厂设置)
照明 RGB LED
3D 技术 2 向条纹图案
视场 4 Mpix@ 10 µm:20 x 20 mm
4 Mpix@ 15 µm:30 x 30 mm


检验性能
成像速度 4 Mpix@10 µm:90 cm²/sec
4 Mpix@ 15 µm:200 平方厘米/秒
高度分辨率 0.4 µm
最大限度 @ 10 µm: 600 µm
@ 15 µm: 550 µm


运动表和控制
X 轴控制 直线电机和带基于 DSP 的控制器的线性标尺
Y轴控制 滚珠丝杆+交流伺服控制器
Z轴控制 滚珠丝杆+交流伺服控制器
X-Y 轴分辨率 0.5 µm
Z 轴分辨率 1 µm


可测尺寸
最大 PCB 尺寸 TR7007 SII Plus: 510 x 460 mm
TR7007L SII Plus: 660 x 610 mm
TR7007 SII Plus DL: 510 x 310 mm x 2 lanes, 510 x 590 mm x 1 lane
PCB 厚度 0.6-5 mm
最大 PCB 重量 3 kg
顶部间隙 25 mm
底部间隙 40 mm
边缘间隙 3 mm
输送机高度 880 – 920 mm



* SMEMA 兼容


检查功能
缺陷 糊料不足
过度粘贴
形状畸形
缺少粘贴和桥接
测量 高度
区域
体积
抵消


外观
WxDxH TR7007 SII Plus: 1100 x 1570 x 1550
TR7007L SII Plus: 1300 x 1610 x 1560 mm
TR7007 SII Plus DL: 1100 x 1770 x 1560 mm
注:不包括信号塔,信号塔高度520mm
重量 TR7007 SII Plus: 950 kg
TR7007L SII Plus: 1250 kg
TR7007 SII Plus DL: 1100 kg
